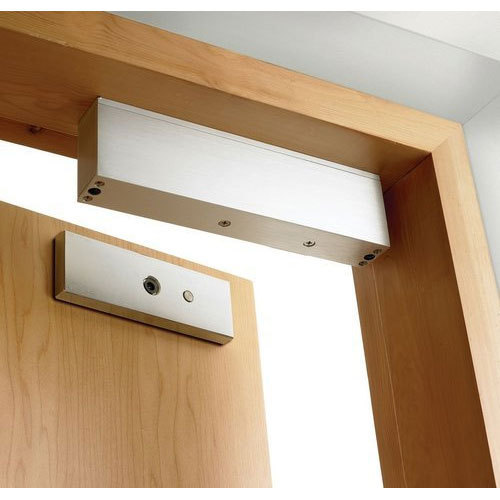

Как работает электромагнитный замок на двери

Электромагнитный замок — это одно из самых надёжных и удобных в эксплуатации запирающих устройств. Оно отличается своей компактностью, простотой конструкции и может прослужить в течение длительного периода. Чтобы защитить квартиру от нежданных гостей, необходимо знать, как работает электромагнитный замок. Его установку можно выполнить самостоятельно или при помощи квалифицированных специалистов.

Общие сведения

Перед тем как купить электромагнитный замок, нужно подробно изучить всю информацию об этом устройстве. С её помощью можно выбрать оптимальную модель, которая будет хорошо работать на протяжении многих лет.

Классификация электромагнитных замков

Специалисты предпочитают разделять все электромагнитные замки по типу работы и по способу управления. Обе эти классификации объединяют устройства, обладающие рядом общих характеристик. Всё это помогает потребителям выбрать нужный вариант, который будет максимально эффективно работать и надёжно защищать жилое или офисное помещение.

По типу работы замки делятся на такие виды:

Помимо такой классификации, есть и ещё одна. Она позволяет выделить модели замков, оснащённых специальными датчиками, которые помогают управлять всей конструкцией.

По способу управления выделяют такие разновидности:

Составные части

Для того чтобы лучше понять принцип работы электромагнитного замка и выполнить его установку своими руками, необходимо определиться с набором механизмов. Все дополнительные составляющие стоят сравнительно недорого, и найти их можно в любом специализированном магазине. В полной комплектации должны быть следующие элементы:

Кроме основного набора элементов, замок может быть оснащён доводчиком или видеодомофоном. Первое устройства обеспечивает плавное закрытие дверей, а второе — даёт возможность видеть и слышать посетителя.

Преимущества и недостатки

Электромагнитный замок, как и любое другое устройство, имеет не только положительные, но и отрицательные стороны. Если все их учитывать, то можно подобрать оптимальные настройки, которые снизят вероятность поломок и продлят срок эксплуатации оборудования.

Среди преимуществ следует выделить такие:

Несмотря на большое количество достоинств, устройство имеет и несколько недостатков. Их обязательно нужно брать во внимание перед покупкой изделия и началом его монтажа. В противном случае можно столкнуться с непреодолимыми трудностями, которые привнесут в жизнь людей много неудобств.

Принцип работы

Электромагнитный замок имеет простое устройство, которое отличается доступным для понимания принципом действия. В нём может разобраться не только опытный человек, но и новичок.

Принцип работы конструкции:

Самостоятельная установка

Несмотря на изначальную простоту этого процесса, необходимо соблюдать порядок монтажа и учитывать его особенности. Только в этом случае можно быстро завершить работу и добиться желаемого результата.

Необходимые материалы и инструменты

Для того чтобы качественно выполнить монтаж запирающего устройства, нужно правильно выбрать все необходимые элементы и заранее подготовить инструменты. Эти простые подготовительные мероприятия помогут не отвлекаться во время работы и не тратить драгоценное время на поиск того или иного предмета.

Для монтажа электромагнитного замка понадобится:

Порядок действий

После завершения подготовительного этапа можно приступать к установке электромагнитного замка. Для этого понадобится выполнить определённые действия, которые требуют наличия знаний и навыков в этом деле.

Монтаж замка осуществляется с соблюдением такой последовательности действий:

Схема управления

Производители делают управление максимально простым и понятным. Весь этот процесс осуществляется через контроллер, который может выполнять следующие функции:

Во время первого испытания установленного устройства нужно настроить все рабочие ключи, которые будут использоваться в повседневной жизни. Чтобы осуществить это, следует поочерёдно поднести все электроключи к контроллеру. После этого устройство переводится в режим записи через джампер и программирует их. Завершив эту операцию, контроллер ставится в режим работы. Важно учитывать, что после настройки всех ключей замок автоматически заблокируется. С этого момента открыть его можно будет только при помощи запрограммированных элементов.

Электромагнитный замок — это надёжное запирающее устройство, имеющее ряд достоинств. С его помощью можно не только защитить своё имущество, но и перекрыть нежелательным лицам доступ в помещение. При правильной установке и соблюдении всех правил эксплуатации можно максимально продлить срок службы устройства и избежать каких-либо проблем.

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 9 октября 2020 года; проверки требуют 5 правок.

Магнитный замок и электромагнитный замок — запорные устройства, основанные на магнитном взаимодействии.

Пассивный магнитный замок не получает дополнительного питания, обладает небольшой силой, поэтому применяется для запирания дверей шкафов, в качестве кнопок на одежде, дамских сумочках и прочем.

Электромагнитный замок состоит из корпуса с электромагнитом и ответной планки (якоря) из металла с большой магнитной проницаемостью. Используется в качестве исполнительного устройства систем управления дверьми. Мощность электромагнита должна быть достаточной, чтобы исключить возможность силового открывания двери без видимых повреждений.

По типу запирания электромагнитные замки бывают:

По типу монтажа подразделяются на:

Достоинства электромагнитного замка

На дверях офисных, торговых, производственных помещений, автоматических воротах, в качестве исполнительных устройств домофонов, систем контроля и управления доступом, автономных дверных контроллеров, электронных замков, либо иных систем управления дверьми.

Где можно устанавливать электромагнитный замок, устройство и принцип работы, преимущества и недостатки, основные технические параметры, типы и виды, что входит в комплект, инструкция по установке, схемы подключения, управление.

Установка электромагнитного замка — надежный способ защитить жилище, обеспечив при этом эстетичность его внешнего вида и удобство управления.

Современный рынок предлагает множество подобных изделий, отличающихся ценой, характеристиками, функциональными возможностями и особенностями установки.

Каждый их этих вопросов требует детального рассмотрения.

Где можно устанавливать электромагнитный замок?

Главной особенностью электромагнитных замков является универсальность. Они применяются почти на всех типах конструкций — на входных и межкомнатных дверях, на калитках и на распашных воротах.

При выборе места для монтажа стоит учитывать актуальность и особенности работы изделия.

Так, установка электромагнитного замка на двери в туалете или в ванной не имеет смысла — это дорогое удовольствие. Кроме того, при монтаже замка на улице стоит предусмотреть защиту от попадания в механизм влаги.

Устройство и принцип работы

Неоспоримое преимущество электромагнитного замка — простота конструкции. В основе изделия лежит сердечник с обмоткой, спрятанный в специальном корпусе.

Отдельного внимания заслуживает сердечник. Он состоит из множества листов электротехнической стали, отличающихся небольшим намагничивающим эффектом. Для снижения остаточного напряжения используется лакокрасочное покрытие.

Сердечник, сформированный из пластин, чаще всего имеет Ш-образную форму. Обмотка представляет собой катушку с намотанным на ней медным проводом. Сверху проводник покрывается специальным изоляционным составом.

Корпус изделия изготовлен из алюминия или стали. Иногда применяется и пластик, но его недостатком является более низкий ресурс и меньшая надежность конструкции.

Принцип действия построен на действии электричества и магнита. Он срабатывает после подачи напряжения на обмотку и активации магнитных элементов. Как правило, достаточно 5 Вт мощности, чтобы надежно зафиксировать массивные двери с массой до 150 кг.

При включении и отключении ЭМЗ образуется электромагнитный контур, на который воздействует переменный ток. С помощью конденсатора производится зарядка через обмотку, благодаря чему меняется полярность магнита. При этом остаточный ток направляется на перемагничивание.

Одним из главных элементов электромагнитного замка является конденсатор. В случае его поломки возможны сложности с открытием дверей.

Решением в этом случае является только замена неисправного элемента и его подключения параллельно клеммам.

Преимущества и недостатки устройства

Как и любые другие запорные механизмы, электромагнитные замки имеют свои плюсы и минусы.

Электромагнитный замок напрямую зависит от электричества. Без подачи питания он перестает выполнять поставленные задачи. Эту особенность можно причислить к преимуществам и недостаткам устройствам.

С позиции пожарной безопасности это плюс, ведь при отключении напряжения двери в комплексах с большим скоплением людей должны открываться.

Если исходить из условий безопасности, отключение электромагнитного запирающего устройства при потере напряжения — минус, ведь упрощается задача для злоумышленника, планирующего пробраться в квартиру или дом.

Вот почему при монтаже таких устройств часто применяются ИБП (источники бесперебойного питания).

Основные технические параметры

Электромагнитный замок обладает рядом характеристик, которые стоит учесть в процессе выбора и покупки устройства.

Типы и виды электромагнитных замков и особенности их установки

Все электромагнитны замки условно делятся на два вида:

Также существует и ряд подвидов, отличающихся по принципам запирания:

Электромагнитные замки делятся и по типу управления:

По способу крепления ЭМЗ может быть:

Электромагнитные замки с контроллером

Все большую популярность получают ЭМЗ с автономным контроллером. Устройства монтируются в многоквартирных домах, на входных дверях в промышленные объекты и административные учреждения.

ЭМЗ с контролем может применяться в комплексе со следующими устройствами:

Преимущество ЭМЗ с контроллером и в том, что он совместим с компьютером, где хранится база ключей. Также с помощью ПК можно выполнить быструю загрузку и выгрузку упомянутой информации.

Что входит в комплект электромагнитного замка?

Чтобы произвести монтаж устройства, потребуется не только замок, но и ряд дополнительных механизмов.

Комплект электромагнитного замка — набор элементов, которые устанавливаются в различных помещениях и соответствуют заявленным требованиям.

Комплект электромагнитного замка состоит из следующих элементов:

Стоит отметить, что в продаже можно встретить не только готовые комплекты, но и отдельные модели замков.

Вот некоторые варианты:

Дополнительные устройства для подключения к ЭМЗ

В процессе монтажа к электромагнитному замку могут подключаться дополнительные устройства, повышающие его функциональность и надежность.

Вот некоторые из них:

Доводчик обеспечивает плавное закрытие тяжелого дверного полотна, что снижает скорость износа деталей и способствует продлению срока службы.

Если монтаж ЭМЗ производится на калитке или воротках, вместе с устройством устанавливается домофон.

Он не включается в комплект, но при желании его легко купить отдельно, а после объединить в одну схему с электромагнитным замком. Панель вызова монтируется на внешней стороне (со стороны улицы), а монитор — в помещении.

Инструкция по установке и схемы подключения

При покупке электромагнитного замка и последующем монтаже стоит помнить о ряде особенностей, характерных для различных видов дверных полотен. Ниже рассмотрим основные варианты.

Входная металлическая дверь

Перед началом работ подготовьте и разложите подходящий инструмент. Вам потребуется рулетка, строительный уровень, пассатижи, молоток, кусачки. Также подготовьте карандаш, дрель и шуруповерт.

В зависимости от типа короба могут потребоваться крепежные уголки. Хорошо, если под рукой будет керн, метчик и другие изделия, необходимые для монтажа электромагнитного замка в металлические двери.

Главным крепежным элементом ЭМЗ является цилиндр, имеющий специальную шляпку, упирающуюся в дверную плоскость с наружной стороны.

В процессе монтажа требуется разметить место монтажа, просверлить отверстие под диаметр винта, а с внешней стороны двери рассверлить отверстие под диаметр втулки.

Важно сделать так, чтобы втулка входила в отверстие большего диаметра с наружной части дверей и упиралась в металлический лист с другой стороны. Отверстия на втулке и внутренней части дверей должны четко совпадать друг с другом.

Бывает, что даже при правильной разметке возникают сложности. Они часто вызваны несоответствием длины втулки толщине дверного полотна.

Следовательно, если втулка имеет большую длину, полностью спрятать ее не получится. В ином случае винт для крепления может не достать до резьбы.

Варианты могут быть следующими:

Между полотном дверей и «утюгом» желательно поставить шайбу из резины, обеспечивающую надежный контакт и необходимый люфт.

Чтобы избежать вращения ответной части вокруг винта, под шпильками на тыльной части стоит просверлить отверстия.

Сначала крепится ответная часть, после чего устанавливается сам ЭМЗ. Это связано с тем, что для монтажа «утюга» отведено ограниченное пространство, а вот с самим электромагнитным замком можно «играть».

Крепление ЭМЗ к полотну производится с помощью уголка (может идти в комплекте). Для начала изделие крепится к раме, а после ставится сам замок.

Чтобы закрепить уголок, пригодится дрель, винты и метчик. Если крепление уголка к раме невозможно, просверлите отверстия в раме так, чтобы они совпадали с отверстиями в ЭМЗ. Далее выполняйте крепление с помощью винтов.

Учтите, что после завершения работы возможности регулирования не будет, поэтому к разметке стоит отнестись со всем вниманием. В ином случае придется высверливать дополнительные отверстия.

Стоит отметить, что многие двери уже комплектуются электромагнитными замками. Если же устройство еще не установлено, работу можно сделать самостоятельно или пригласить мастера.

Как правило, просверливание или подготовка ниши для потайной части не вызывает проблем, а вот с отверстием под личинку придется повозиться.

Пластиковые двери

Монтаж электромагнитного замка в пластиковые двери имеет свои особенности. Причиной установки механизма является большой ресурс изделия.

При частом открытии и закрытии дверей электромагнитный замок почти не изнашивается. Кроме того, устройство можно связать с домофоном, считывающим элементом или блоком управления, что повышает эффективность защиты помещения и упрощает процесс эксплуатации.

Но есть и недостатки. Монтаж ЭМЗ может производиться в верхнем или нижнем углу двери. Это связано с тем, что в процессе притягивания полотна возможна его деформация и повреждение стекла.

Вот почему важно придерживаться следующих правил:

Для пластиковых дверей подходит множество моделей замков. Один из вариантов — SOCA SL-100B.

Особенность изделия заключается в отличном дизайне, высоком уровне безопасности и наличии в комплекте дополнительного оборудования (деталей для установки, магнитных карт, блока питания).

Еще один вариант — модель SL-180L, которая имеет прижимную силу в 180 кг.

Этого хватает для удержания пластиковой двери и защиты помещения от проникновения злоумышленников.

Отдельное внимание уделяйте параметрам ЭМЗ. Если остаточная намагниченность слишком высокая, ставить такую модель на пластиковую дверь нельзя.

Что касается монтажа замка в дверь из ПВХ, здесь стоит выделить следующие моменты:

Межкомнатные двери (на примере дверей серии YM)

Рассмотрим нюансы установки электромагнитного замка на межкомнатные дверные полотна.

Стеклянные двери

Выделяется несколько типов электромагнитных замков, которые можно поставить на двери из стекла. Наиболее востребованные варианты — сдвиговые или врезные механизмы.

В основе конструкции лежит якорь, работающий только в направлении сдвига. После срабатывания зубцы входят в гнездо, а их фиксацию обеспечивает магнитное поле. Благодаря удобной конфигурации, врезать замок не составляет труда.

Еще один вариант ЭМЗ для стеклянных дверей — удерживающие модели. Их особенность заключается в фиксации на поверхности якоря запорного механизма.

Принцип действия построен на отрыве при снижении напряжения. После соединения механизмов удерживание производится за счет магнитного поля.

Могут применяться и специализированные типы замков — влагозащитные, жаро- и влагоустойчивые.

Узкие электромагнитные замки, как правило, устанавливаются на мебели, на витринах в торговых точках, на почтовых ящиках и на дверцах пожарных шкафов.

Монтаж ЭМЗ в стеклянную дверь — сложный и кропотливый труд. Проблема кроется в особенностях материала, обладающего повышенной хрупкостью и однородностью. Вот почему при установке электромагнитного замка толщина полотна стеклянной двери должна быть не меньше 5 мм.

В случае применения врезного механизма полотно придется сверлить с помощью специальных устройств и алмазной режущей кромки. Простые инструменты в такой работе не помогут. Как вариант, подойдут сверла с алмазным напылением.

При проделывании отверстия используйте специальные эмульсии, обеспечивающие охлаждение двери и инструмента.

При монтаже накладного механизма проблем меньше. Устройство крепится на специальных винтах, которые вводятся в планку через сделанные ранее отверстия.

После этого запорный механизм прижимается к плоскости. Чтобы изделие прилегало к дверям, необходимо использовать прокладки из пластика.

Распашные ворота

Для установки на распашные ворота можно использовать ЭМЗ с удерживающей силой в 280 кг. Если нет возможности купить изделие для наружной установки, можно использовать и внутренний электромагнитный замок.

В последнем случае необходимо обработать изделие силиконом, чтобы избежать попадания внутрь влаги. Питается изделие от блока питания ворот. ЭМЗ подключается через нормально замкнутое реле на 12 Вольт. После срабатывания реле активируется запорный механизм.

Замок и ответная часть устанавливаются на створки распашных ворот с применением обычных винтов. Управление ЭМЗ производится с помощью пульта дистанционного управления.

Калитка

Как отмечалось в начале статьи, электромагнитные замки часто устанавливаются на калитки.

Применяемые механизмы бывают двух типов:

Второй вариант имеет более простую конструкцию и чаще применяется на калитках. Это обусловлено легкостью установки и надежностью.

При выборе изделия стоит учесть характеристики ЭМЗ. Он должен иметь удерживающую силу, равную 150-200 кг.

Монтаж производится следующим образом:

Особенности подключения

Теперь уделим внимание подключению электромагнитного замка. Здесь достаточно иметь базовые знания в электрической части и следовать инструкции, которая поставляется с устройством.

При отсутствии мануала можно обратиться к производителю или найти схему в Интернете.

Главным элементом устройства является контроллер, к которому коммутируется оборудование.

Подключение ЭМЗ производится с помощью 2-жильных проводов, имеющих сечение не меньше 0,5 мм. Соединительные провода прячутся внутрь стены или в гофрированный шланг, не портящий дизайна помещения.

Управление электромагнитным замком

Управление ЭМЗ производится через контроллер, выполняющий следующие функции:

После первого подключения все ключи необходимо запрограммировать. Для этого следуйте такому алгоритму:

Что рекомендуют специалисты?

Электромагнитный замок требует особого подхода в обслуживании. Так, специалисты рекомендуют:

Электромагнитный замок является надежным помощником в вопросе защиты дома, квартиры, офиса или любого другого помещения. Главное — внимательно подойти к вопросу его выбора и установки.

При отсутствии необходимых знаний и времени для рассмотрения темы лучше довериться профессионалам.

Возможен ли электромагнит без электричества?

Время на прочтение

Картинка rawpixel, Freepik

Периодически у каждого человека бывают такие ситуации, когда необходимо надолго уехать и запереть технический шкаф, гараж, дачу и т. д. и т. п.

Но дело осложняется тем, что навесной или врезной замок может быть нерационально размещать по тем или иным причинам, основной из которых является возможность взлома.

Любые электромагнитные замки требуют для своей работы питающего напряжения, а также недюжинной уверенности владельца в том, что всё «не замкнёт и не сгорит к чертям», пока владелец в счастливом неведении путешествует где-то «в прекрасных далях».

▍ Электромагнитные замки

Так как возможность механических замков мы уже отвергли (что, конечно же, не отрицает возможности их применения), однако раз у нас статья об электромагнитах, попробуем рассмотреть возможности их применения в наших целях. Заранее оговоримся, что это не совсем электромагнит без электричества, но, тем не менее, он удерживается без постоянного питания.

Всем хорошо известны электромагнитные устройства, встречающиеся практически на каждом шагу: электромагнитные замки на двери. Они применяются повсеместно:

Благодаря своей конструкции они позволяют надёжно удерживать дверь в закрытом состоянии, обеспечивают солидные величины сопротивления нагрузке на разрыв (насколько известно автору, более 200 кг для хороших систем), а также, благодаря своей конструкции, не содержащей никаких движущихся деталей, обладают высокой износостойкостью и долговечностью.

По сути подобные устройства представляют собой электромагнит с сердечником Ш-образной формы, на который намотана обмотка. Во время работы сердечник замыкается и размыкается якорем, в качестве которого выступает металлическая пластина, закреплённая на дверь:

Открывание и закрывание двери, запертой подобным замком, осуществляется с помощью подачи тока на электромагнит, а также его отключения. Возможен и чуть более сложный вариант, о нём будет ниже. Однако в упрощённом виде всё примерно так.

▍ Суть электромагнитов

Любой электромагнит построен на одних и тех же принципах, в основе которых лежит магнитное поле, возникающее вокруг проводника с током. Ток, протекающий через катушку электромагнита, вызывает изменение вектора намагниченности доменов ферромагнетика сердечника. Под «доменами» понимаются образования из множества атомов, в которых направление намагниченности однородно и занимает определённое положение относительно соседних доменов:

Картинка «Процесс намагничивания домена» — Zureks, Chris Vardon, wikipedia.org

В общем случае можно сказать, что сила удержания электромагнита зависит от того, насколько короткими будут силовые линии магнитного потока, будут ли на его пути разрывы в виде воздушных промежутков, какова магнитная проницаемость материала, каково его сечение (чем больше сечение, тем меньше сопротивляемость магнитному потоку), а также какова величина тока, который проходит через катушку.

В качестве примера сказанного можно привести два случая: левый — электромагнит поднимает металлическую плиту, правый — металлолом:

Хорошо видно, что в первом случае магнитные линии гораздо короче, чем во втором. Практическим следствием этого является то, что в первом случае возможно поднять вес гораздо больше, чем во втором.

Именно поэтому в практически используемых электромагнитах стараются замыкающую сердечник часть (якорь) расположить как можно ближе к сердечнику, сделать смыкающиеся части наиболее гладкими, чтобы они могли плотно прилегать друг к другу.

При отключении питания электромагнита магнитный поток в нём начинает быстро уменьшаться, преобразуясь в электромагнитную силу самоиндукции, что вызывает возникновение электрического тока в катушке электромагнита, который может даже достигать величин в 3-4 тыс. вольт, превосходя в десятки раз тот, которым катушка запитывалась. В ряде случаев это даже может приводить к пробою катушки, для предотвращения чего иногда подключают к катушке специальное сопротивление, называемое разрядным.

Ещё одним интересным свойством электромагнита является то, что в некоторых случаях даже у промышленных электромагнитов для подъёма металлолома не всегда удаётся освободить груз, даже когда отключено питание электромагнита. Это связано с явлениями остаточного магнетизма как в самом сердечнике электромагнита, так и в поднимаемом грузе.

Для борьбы с этой проблемой используют способ «перемагничивания» электромагнита, который заключается в пропускании тока через его катушку в обратном направлении, относительного того тока, который вызвал намагничивание.

Причём для перемагничивания требуется достаточно небольшой ток, величина которого составляет приблизительно от 12 до 20% от величины рабочего тока.

Насколько удалось выяснить автору статьи, для электромагнитов тоже существует свой аналог «точки Кюри». Как для постоянных магнитов, то есть это температура, при которой происходит их размагничивание, которая составляет приблизительно 750°. При этой температуре магнитная проницаемость сердечника электромагнита стремится к нулю, соответственно, нулевой является и его грузоподъёмность.

▍ Магнитный хранитель

А теперь, когда мы немного разобрались, что представляет собой электромагнит, обратимся к интересному изобретению, окружённому ореолом таинственности, которое будоражит умы многих: так называемому «магнитному хранителю Эдварда Лидскалнина».

Как нарисовал это устройство сам автор в одной из своих работ «магнитный ток» (или «магнитный поток» в другом переводе), оно представляет собой подковообразный сердечник, который замыкается с одной стороны прямым бруском. На сердечник надеты катушки с проводом:

Работало устройство следующим образом: при подаче даже кратковременного импульса электроэнергии на катушки и его отключении замыкающая U-образный сердечник прямая часть не отваливалась и продолжала удерживаться (хотя после всего того, что мы узнали об электромагнитах выше, нас это никоим образом не должно удивлять).

Сам изобретатель объяснял это явление «вечным замыканием» магнитного потока внутри сердечника и даже провёл интересный эксперимент, в ходе которого подобным образом намагниченный сердечник у него продержался в течение 6 месяцев, причём, как он сам описывал дальнейшие события, при отсоединении замыкающей перемычки даже произошло проскакивание искры на контактах катушки (самоиндукция, о которой мы говорили выше). Всё это позволяло судить о сохранности величины «запасённого» магнитного поля, нисколько не уменьшившегося за полгода.

Работы этого изобретателя послужили толчком к собственным экспериментам множества других энтузиастов, которые выяснили, что подобный хранитель хорошо работает как с обычным чёрным металлом, так с алюминием и медью (по крайней мере, насколько известно о подобных экспериментах автору). Эффективность наверняка отличается ввиду разной магнитной проницаемости разных материалов сердечника, однако об этом у автора никакой более точной информации нет.

Как приходилось видеть автору, подобным способом склеивали между собой как металлические пластины, бруски, так даже и оцинкованные гайки.

Весьма ярким демонстратором подобного эффекта является следующий видеоролик, в котором были взяты два металлических бруска, между которыми проложен толстый проводник (в качестве которого, похоже, взят обычный сварочный электрод или что-то наподобие), уложенный внутри профрезерованного паза.

Как мы уже говорили выше, любой проводник, по которому течёт ток, окружён собственным магнитным полем, и оно тем сильнее, чем больший ток протекает через проводник. Поэтому совсем необязательно, чтобы для наблюдения эффекта «запирания магнитного потока», как его называют (но, на взгляд автора, наверное, будет правильнее назвать это «явлением ориентации доменов»), была применена мощная катушка. Достаточно пропустить мощный ток через прямой проводник, даже на весьма короткое время, что приведёт к весьма серьёзному склеиванию брусков между собой:

Кстати говоря, как можно видеть выше, несмотря на слегка экстравагантный вид этих двух брусков, выглядящих не как стандартный сердечник и якорь, к виду которых мы привыкли (Ш- образный, U-образный и т. д.), они по своей сути ничем не отличаются от обычного электромагнита. Поэтому, теоретически, если пропустить через проводник между склеившимися брусками ток в другом направлении (поменять контакты клемм аккумулятора местами), это должно привести к отклеиванию брусков друг от друга (жалко, что подобный опыт в видео выше не приводится, хотя он весьма логичен и хорошо бы довершил картину):

А дальше вы уже, наверное, поняли логику действий: если подобную систему из двух брусков мы будем использовать в качестве электромагнитного замка (один брусок на двери, а другой брусок — на неподвижной части дверной рамы; к тому же, они могут быть выполнены не в виде двух брусков, а в виде двух пластин), то мы можем получить весьма дешёвый и простой замок, который к тому же практически невозможно взломать, так как мало кому понятен принцип его действия!

Конечно, никто не заставляет носить с собой автомобильный аккумулятор «на горбу» 🙂 Это может быть выполнено, например, в следующем варианте: он находится внутри помещения и на двери имеются контактные площадки либо прорези, которых необходимо коснуться или просунуть в них соответственно, U-образный замыкающий ключ. В самом простом варианте — сам «ключник» на глаз регулирует время замыкания. Это, конечно, не совсем хорошо, и рано или поздно может привести к «бабаху» аккумулятора. Поэтому целесообразно использовать некоторую электронную схему, которая по замыканию контактов как запитывается сама, так и на короткое время подаёт питание на катушку. Всё остальное время она остаётся обесточенной.

Ещё одним интересным вариантом является возможность исключения аккумулятора из закрытого помещения. Вместо этого мы запитываем электронную схему и подаём питание на катушку с помощью носимого компактного источника энергии, например power bank, автомобильного пуско-зарядного устройства и т. д.

Для надёжного смыкания двух брусков или пластин друг с другом они могут быть установлены таким образом, чтобы их расположение было подпружиненным, в то же время исключающим возможность скользящего смещения относительно друг друга (так как это может привести к отклеиванию брусков друг от друга).

Кстати говоря, тем же самым экспериментатором, видео которого было приведено выше, был проведён эксперимент, являющийся частным случаем перемагничивания электромагнита: когда магнитный сердечник представляет собой стабильную систему, соединённую с помощью постоянных магнитов (если он к тому же содержит катушку электромагнита), то при подаче напряжения на катушку происходит перенаправление магнитного потока внутри сердечника, и к сердечнику может приклеиться новый элемент.

Например, таким образом мы можем открывать/закрывать дверь, используя в качестве удерживающей силы неодимовые магниты. Хотя автору этой статьи гораздо больше нравится первый вариант, так как он намного проще и дешевле.

Завершая рассказ, хочется сказать, что несмотря на широкое распространение стандартных способов ограничения доступа, в ряде случаев может быть интересным использование и альтернативного способа, рассмотренного в статье, так как он даёт как надёжность, так и устранение опасений, что в твоё отсутствие может произойти некое негативное событие с электронными системами, находящимися под напряжением. В любом случае, подобный вариант видится достаточно любопытным для обращения на него более пристального внимания.

Дата создания: 06.10.2022

Дата обновления: 07.10.2022

Основное преимущество электрических замков – возможность удаленного управления. Дистанционно управляемые электромагнитные и электромеханические замки – это исполнительные устройства, используемые в системах контроля и управления доступом на объекты разного предназначения. В некоторых случаях они не отделимы от этих систем, то есть не могут использоваться самостоятельно. Основное назначение электромагнитных и электромеханических замков для дверей– предотвращение доступа в общественные и жилые помещения посторонних лиц, то есть лиц, которые не имеют права посещать объект или находиться на нем в неустановленное время, например, после завершения рабочего дня.

Устройство электромагнитных замков

В конструкцию этого устройства входят: сердечник, обмотка и корпус.

Сердечник

Этот элемент выполняется из магнитомягких материалов, не обладающих эффектом памяти, который присущ постоянным магнитам. Обычно сердечник состоит из комплекта Ш-образных пластин, изготовленных из электротехнической стали. Между собой пластинки свариваются. Еще один вариант – цельностальной сердечник. Плюсами такого технического решения являются – компактные габариты, отсутствие корпуса, минусом – высокая остаточная намагниченность.

Обмотка

Катушка имеет 300-1000 витков медного провода с эмалевым покрытием. При подключении обмотки к электросети по проводам начинает течь электрический ток, образующий магнитное поле в сердечнике.

Корпус

Этот конструктивный элемент электромагнитного замка производят из немагнитных материалов – алюминия или коррозионностойкой стали, реже – полимерных материалов. В корпусе предусмотрен крепеж для фиксации замка к планке или уголку.
