Навес из профильной трубы уместен для обустройства крыльца, зоны отдыха, автостоянки или игровой площадки. Такая конструкция относится к категории быстровозводимых и выглядит довольно эстетично. Рассмотрим, какие существуют типы навесов. Подробно опишем этапы их возведения – от создания проекта и расчёта необходимых материалов до монтажа каркаса и отделки.

Навес выполняет декоративную и защитную функцию

Особенности навесов

Навес из профиля – это конструкция, представляющая собой крытую площадку. Она может иметь разную форму и размер. Данное сооружение используется для защиты от негативных внешних воздействий.

Каркас для навеса из металлопрофиля – выигрышное решение. Данный материал устойчивый к негативным внешним воздействиям, долговечен и способен выдерживать значительные нагрузки. Подобные сооружения просты в проектировании и монтаже, что также имеет экономическую выгоду.

Конструкция навеса из профильной трубы подразумевает наличие следующих элементов:

Навес из профтрубы формируется из разного набора несущих и дополнительных элементов. Все зависит от его функций, размера, конфигурации, предполагаемых нагрузок.

Конструкция крытой площадки

Стропильные системы покрытий значительного размера формируются с использованием ферм. Они состоят из двух горизонтальных труб, которые соединены между собой вертикальными (стояками) и наклонными (раскосами) элементами. Фермы придают конструкции необходимую пространственную жёсткость и несущую способность.

Сфера применения

Изготовление навесов из металлопрофиля не занимает много времени и сил. Поэтому подобные конструкции отличаются широкой сферой применения:

Классификация

Крытые площадки принято разделять на несколько типов в зависимости от вида опорной и стропильной системы.

Тип опоры

Виды навесов из металлопрофиля по виду опор:

Пристроенный тип навеса

Отдельно стоящий навес

Тип крыши

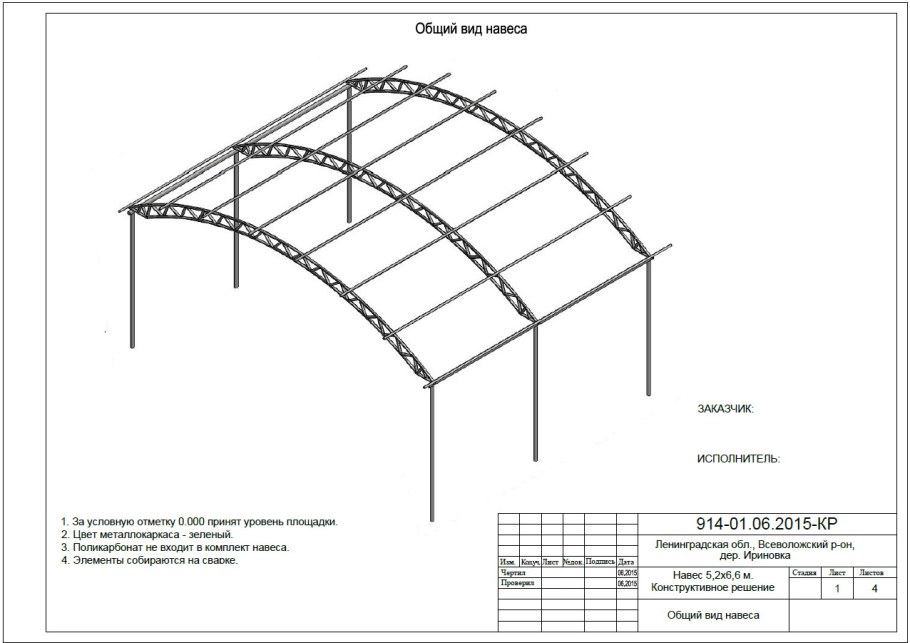

Крыша является основой навесной конструкции, сложность сооружения которой зависит от её размера и формы. Навес из труб по типу стропил:

Пример односкатной крыши навеса

Расчёт и создание чертежа

Проект навеса из металлических конструкций необходим для расчёта материалов и для облегчения выполнения последующего монтажа. На чертеже отмечают местоположение основных и дополнительных элементов, указывают их размеры.

При создании проекта конструкции учитываются следующие значения:

Угол наклона скатов выбирается с учётом нормативной снеговой и ветровой нагрузки (выбирается для конкретного климатического региона по СНиП). Также учитывается тип выбранной кровли. Навес из профтрубы односкатный может иметь скаты, которые образуют с горизонтальной плоскостью угол 6-15%. Для других типов сооружений данный показатель должен быть в пределах 22-30%.

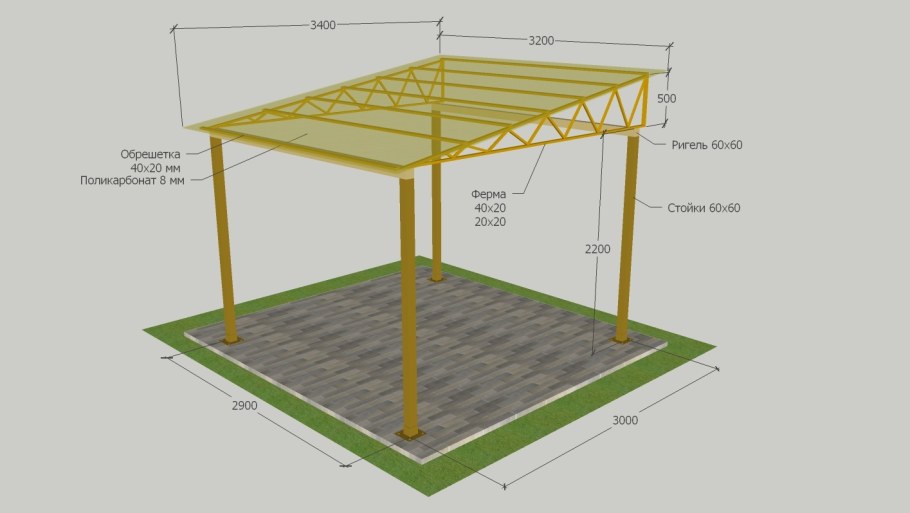

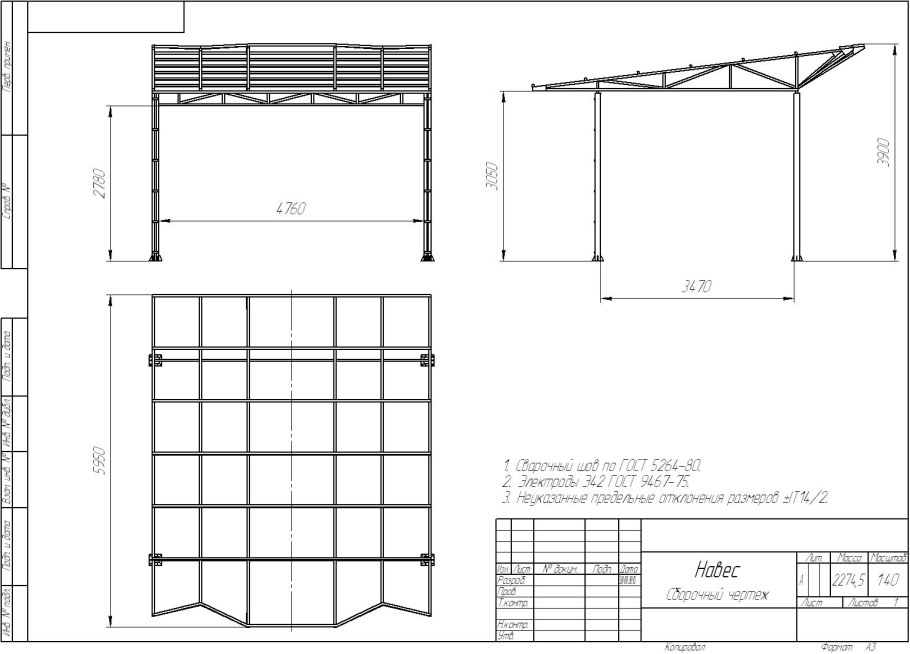

Пример чертежа навеса

Чтобы рассчитать длину стропильной ноги, применяется формула:

Чтобы избежать ошибок при расчёте стропильной системы, можно воспользоваться специальными онлайн-калькуляторами. Они помогут очень точно определить размер всех конструктивных элементов сооружения.

Шаг между стропилами и стойками определяется таким образом, чтобы равномерно распределить вес кровли на нижестоящие опоры. Чем больше снеговая нагрузка и тяжелее кровельный материал, тем меньше расстояние между основными несущими элементами. Рекомендуемый шаг при установке стоек – до 1,75 м.

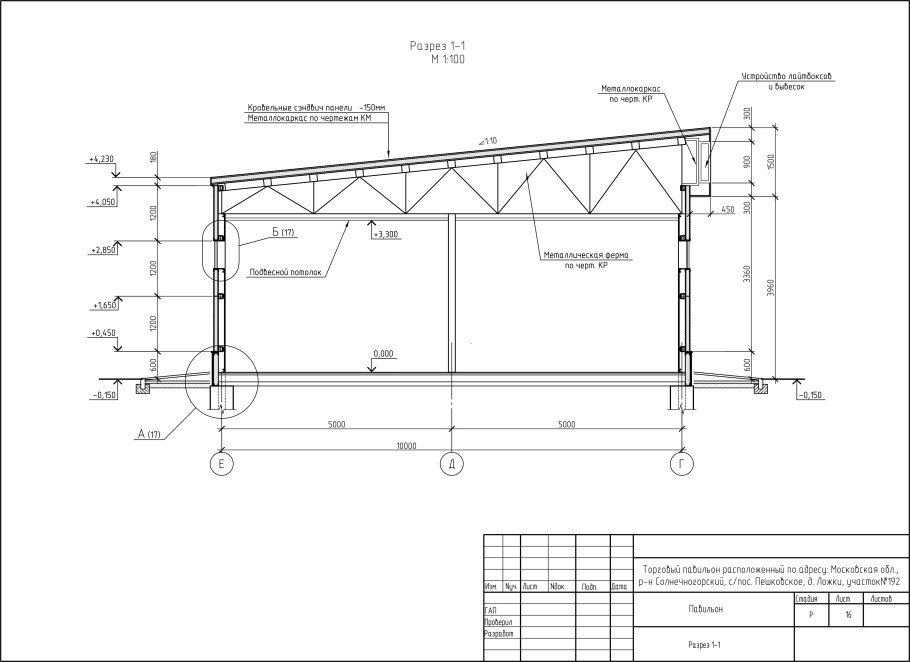

Пример расчётной схемы сооружения

Столбы для навеса из профильной трубы должны иметь сечение не меньше 40х40 мм. Если ширина конструкции больше 5-6 м, нужно использовать элементы с параметрами 80х80-120х120 мм. Для создания стропильной системы подходит труба с сечением 40х20, 40х40 мм. Для формирования откосов и обрешётки используются элементы меньшего сечения. Это помогает уменьшить вес конструкции без потери её несущей способности.

Технология выполнения работ

Навесы из металлопрофиля во дворе частного дома обустраиваются с учётом общепринятых строительных норм. Перечень и объем выполняемых работ также зависит от выбранной конструктивной схемы сооружения.

Односкатная конструкция

Односкатный козырёк из профильной трубы изготавливается по следующей схеме:

Разметка столбчатого фундамента

Видео описание

Двускатное сооружение возводится по аналогичной технологичной схеме. Единственное отличие – конструкция кровли. В качестве стропильных ног используются фермы, представляющие собой равносторонние треугольники. Внутри конструкции обязательно присутствуют вертикальные и наклонные элементы, обеспечивающие дополнительную жёсткость.

Если навес к дому из металлопрофиля изготавливается с использованием профнастила, для крепления листов к обрешётке применяются специальные саморезы. Они устанавливаются без предварительного высверливания отверстий и обеспечивают герметичность соединения за счёт присутствия резиновой прокладки.

Стык листов на двускатной кровли закрывается специальной коньковой планкой. Она прикрепляется при помощи таких же саморезов к верхнему жёлобу профнастила.

Другие тонкости создания двускатной конструкции показаны в этом видеоролике:

Дополнительные рекомендации

Навесы из металлопрофиля во дворе частного дома или общественного здания изготавливаются с учётом следующих правил:

Пример использования краб-системы

Коротко о главном

Навес для автомобиля из металлопрофиля – оптимальное с конструктивной, функциональной и эстетической точки зрения решение. Также такие сооружения отлично подходят для обустройства крытых площадок для отдыха, игр, занятий спорта, для оформления террас и входных групп.

Подобные конструкции состоят из фундамента, стоек, подвесов, откосов, стропильной системы и кровли. В зависимости от типа опоры они могут быть отдельно стоящими, консольными или пристроенными. По типу используемой кровли такие сооружения разделяют на односкатные, двускатные, арочные, шатровые.

Расчёт и установку навеса лучше всего доверить профессионалам. Это позволит получить надёжную конструкцию, которая прослужит много лет.

Строительный эксперт, консультант портала m-strana

Сегодня будем рассказывать об одной конструкции, которая часто сооружается на загородных участках, используют ее и на производственных территориях. То есть, это универсальное сооружение. Итак, будем рассказывать об односкатном навесе, об его положительных и отрицательных сторонах, о материалах, из которых такие навесы сооружаются, а также обозначим пошаговое изготовление односкатной конструкции.

Односкатный навес из металлического профиля, покрытый поликарбонатом

Классификация односкатных навесов

Начнем с того, что видов и типов навесов в один скат – огромное количество. Поэтому их классифицируют по признакам, чтобы упростить выбор.

Первое разделение производят по материалу, из которого данная конструкция изготавливается.

Односкатный деревянный навес

Второе разделение по способу строительства.

Односкатный навес, пристроенный к дому

Третье разделение производят по функциональной составляющей. Здесь две позиции:

Декоративный навес в один скат – пергола

Четвертое разделение можно провести по назначению. Это могут быть навесы для отдыха, для автомобилей, для складирования садового инструмента или бытовой утвари. Пятое разделение по типу крепления конструкции. Здесь две позиции: опорные, которые устанавливаются полностью на стойки, и подвесные, они же пристроенные.

Теперь, что касается кровельного покрытия. В этом плане никаких ограничений по выбору материала нет. Подойдет любой, главное – строго соблюдать правила сборки самого навеса с учетом размеров и веса кровельного материала, а также монтажа покрытия. Сегодня большой популярностью, к примеру, пользуется поликарбонат – прозрачный материал с неплохими техническими данными.

Поликарбонат в качестве кровельного материала

Правила сооружения

Переходим непосредственно к строительству навеса с односкатной крышей. Начинать надо с определения размеров конструкции. А точнее, с ее высоты, ширины и длины. Здесь нет ограничений, нет строгих запретов. Все на усмотрение заказчика. Просто если пролет сооружения достаточно большой, то предусматривают усиление конструкции за счет использования материалов большего сечения и установкой дополнительных промежуточных стоек. Понятно, что это увеличивает себестоимость строительства.

Итак, если с размерами определились, необходимо начать изготовление ферм. Последние – это кровельная конструкция навеса. Фермы собой представляют прямые треугольники, где гипотенуза – это стропильная нога. Чтобы вы поняли, что собой представляет ферма, собранная из металлопрофиля, посмотрите на фото ниже.

Ферма для навеса из стального уголка

Количество ферм определяется размерами навеса и весом используемого кровельного покрытия. К примеру, если конструкция будет накрываться асбестовым шифером, то шаг установки ферм – 1-2 м, если решено использовать профнастил, то можно увеличить до 3 м.

Следующий этап – монтаж опорных стоек. Сначала на стройплощадку наносятся места расположения опор, в которых выкапывают ямы лопатами или бурят скважины электрическим или ручным буром. Глубина заложения опор – 0,5-1 м.

Внутрь засыпают щебень слоем 5-10 см. нижние концы стоек обязательно гидроизолируют. Самый простой способ – обмазать их битумной мастикой. Затем опоры устанавливают в подготовленные ямы, выставляют по вертикали и на одном уровне по высоте. После чего в скважины заливают бетонный раствор. Его обязательно утрамбовывают, чтобы удалить воздух.

На схватывание бетона выделяется определенный отрезок времени. Минимально – 7 дней. После чего переходят к монтажу ферм, для чего пользуются услугами подъемного крана. Их поднимают и устанавливают на две смежные опоры. После чего по стойкам приваривают электросваркой или крепят болтами.

Крепление элементов металлического навеса болтами

Далее фермы между собой соединяют несколькими рядами обрешетки. Элементы последней могут быть изготовлены в виде деревянных брусков или металлического профиля. Шаг установки обрешетки зависит от выбранного кровельного материала. К примеру, под металлочерепицу этот параметр будет равен 35 см, под шифер 80 см, под профнастил в зависимости от марки покрытия: от 50 до 300 м.

Как соорудить навес из пиломатериала

Деревянные навесы чаще всего устанавливают на загородных участках и используют в качестве зон отдыха. Древесина хорошо вписывается в ландшафтный дизайн любого стиля. Отсюда и большая популярность деревянных конструкций. Самый простой вариант – это небольших размеров сооружение, состоящее из четырех стоек.

Последние, как и в первом случае, устанавливают вертикально в заранее пробуренные скважины. Их нижние концы обязательно гидроизолируют. Для этого используют два слоя гидроизоляционных материалов: нижний битумная мастика, внешний рубероид, который на мастику и приклеивают.

Брус изолируют, устанавливают в скважину и бетонируют

Для небольшого навеса стойки можно выбрать в виде брусов сечением 100х100 мм. Так как наша конструкция с односкатной крышей, соответственно две стойки должны быть длиннее двух других. Разница определяется углом наклона кровельной конструкции. Чем больше разница, тем круче крыша.

Поэтому стойки между собой устанавливают попарно на одном уровне по высоте. Их присыпают грунтом или бетонируют. После чего делают обвязку опор попарно. То есть между стойками одной высоты устанавливают и закрепляют горизонтальную доску толщиною 50 мм. А уже на доску укладывают стропильные ноги. На фото ниже показана конструкция такого навеса.

Односкатный навес из пиломатериалов

Сооружение комбинированного навеса

Здесь схема строительства та же. Просто вместо металлопрофиля и пиломатериалов опорные стойки возводятся из кирпича или камня. Для этого под них выкапывают лопатами квадратного сечения ямки. Размер последних определяется сечением кирпичных столбов, зависящий от требуемой несущей способности сооружения. Чем выше требуется последний показатель, тем мощнее стойки должны закладываться.

В выкопанные ямки засыпают щебень толщиною 10-15 см, затем песок, который выравнивают и утрамбовывают. На подготовленную подушку застилают в два слоя рубероид. И уже на него начинают выкладывать кирпич, блоки или камень. Поднимают столбы или до одного уровня, или на разные попарно. Нередко под кирпичную или каменную кладку заливают бетонную тумбочку (своеобразный столбчатый фундамент).

В видео показан вариант, как из кирпича поднимают опорные столбы под односкатный навес:

Как только стойки будут готовы, переходят к сооружению кровельной конструкции. Здесь, как говорилось выше, можно использовать пиломатериал или металлопрофиль. На фотографии ниже показана деревянная конструкция. В ней видно, что стропильная система лежит на столбиках, которые упираются в кирпичные стойки. Кровлю можно сделать проще. Для этого на стойки укладывают попарно два бруса, параллельно друг другу. А уже на них в поперечном направлении стропильные ноги.

Односкатный навес комбинированного типа: кирпич и древесина

Строительство пристроенной конструкции

Здесь надо рассмотреть вариант с одним рядом опорных стоек. То есть одна сторона навеса будет крепиться к стене постройки, к которой его пристраивают. Существует несколько способов закрепить навес к стене.

Стропильная система навеса монтируется на доску, закрепленную к стене дома

Монтаж навеса к стене дома

Односкатный пристраиваемый навес арочного типа

Если нет возможности прикрепить кровельную конструкцию навеса к дому, то сооружают стандартную модификацию. То есть со стойками под каждую сторону. При этом один ряд опор будет располагаться около стены здания, к которому навес пристраивается.

И еще один момент. Существует такое понятие, как навес с плоской кровлей. Необходимо отметить, что это все равно конструкция с односкатной кровлей. Просто у нее угол наклона ската не превышает 5°. А значит, технология строительства таких навесов точно такая же, как были описаны выше. Те же технологические приемы и строительные материалы. Единственное, что необходимо отметить, это для навесов защитного типа придется при сооружении уделить особое внимание выбору и монтажу кровельного материала. Оптимально – использовать профнастил, укладываемый без поперечных стыков, или использовать рулонную кровлю, а лучше по декоративным качествам битумную мастику. Под два последних материала придется уложить сплошную обрешетку.

В видео показано, как из пиломатериалов сооружают односкатный навес:

Заключение по теме

Простые и дешевые строительные конструкции сегодня в большой цене. Они популярны, не требуют больших денежных затрат, но по функциональности и декоративности не уступят другим видам. При кажущейся простоте строительного процесса их сборка – дело непростое. Особенно, если на строительство используется полуфабрикат. Проще купить готовый навес.
