Условные обозначения на плане местности: основные объекты Для дачи
Содержание
  1. Dps — разрешение на строительство жилого забора
  2. Виды масштаба
  3. Водные объекты:
  4. Дороги:
  5. Здания, постройки и их части
  6. Как правильно читать условные знаки на топографической съемке
  7. Кресты на топосъемке
  8. Линии коммуникаций:
  9. Масштаб топографической съемки
  10. Металлический забор — обозначение на карте
  11. Обозначение болота на плане местности
  12. Обозначение дороги на плане местности
  13. Обозначение железной дороги на плане местности
  14. Обозначение колодца на плане местности
  15. Обозначение муравейника на плане местности
  16. Обозначение парка на плане местности
  17. Обозначение плотины на плане местности
  18. Обозначение стадиона на плане местности
  19. Обозначения деревьев на плане местности
  20. Площадные условные знаки:
  21. Правила нанесения на карту условных знаков
  22. Применение крестов на топосъемке
  23. Расстояние между крестами на топосъемке
  24. Строения:
  25. Топосъемка своими руками
  26. Условное обозначение дома на плане местности
  27. Условные обозначения на плане местности
  28. Условные обозначения на топосъемке
  29. Часто встречающиеся условные знаки на топосъемке:
  30. Чертеж забора. обозначение забора на чертеже.

Dps — разрешение на строительство жилого забора

Домовладельцы могут подать заявление на получение разрешения на забор от своего имени; однако, если подрядчик должен выполнять работу, DPS настоятельно рекомендует, чтобы подрядчик был указан в разрешении как сторона, ответственная за работу. Подрядчик должен иметь лицензию Комиссии по благоустройству жилья Мэриленда (MHIC) для получения разрешения.

Заявление о разрешении на забор или подпорную стену, установленную на линии частной собственности, должно сопровождаться письмом-одобрением от соседнего собственника.Иногда условия земельного участка требуют одобрения других агентств, таких как держатели сервитутов или ассоциации домовладельцев.

Предоставьте фотографию собственности, на которой будет установлен забор, или фотографию в Google Планета Земля, с указанием предполагаемого местоположения на площадке / фотографии. Разрешение на забор ограничено собственностью заявителя, как указано в утвержденном плане участка.

Любой спор о том, перешел ли забор на территорию соседнего участка, или вопросы о расположении границ владений являются юридическим вопросом, который должен разрешаться собственниками.Любое ограждение, установленное в пределах полосы отвода округа, не будет разрешено и должно быть удалено.

Виды масштаба

Существует 3 вида масштаба:

  • Именованный;

  • Графический;

  • Численный.

Масштаб топографической съемки1:1000 применяется при проектировании малоэтажного строительства, при инженерных изысканиях. Его же используют для составления рабочих чертежей различных объектов промышленности.

Более мелкий масштаб 1:2000 подходит, например, для деталировки отдельных участков населенных пунктов – городов, поселков, сельской местности. Используется он и для проектов достаточно крупных промышленный сооружений.

В масштабе 1:5000 составляют кадастровые планы, генпланы городов. Он незаменим при проектировании железных дорог и автомагистралей, прокладке коммуникационных сетей. Его берут в качестве основы при составлении мелкомасштабных топографических планов. Масштабы более мелкие, начиная с 1:10000, применяются для планов самых крупных населенных пунктов – городов и поселков.

Но наибольшим спросом пользуется топографическая съемка в масштабе 1:500. Спектр ее использования достаточно широк: от генерального плана участка строительства, до наземных и подземных инженерных коммуникаций. Более крупномасштабная работа требуется лишь в ландшафтном проектировании, где соотношения 1:50, 1:100 и 1:

200 необходимы для детального описания местности – отдельно стоящих деревьев, кустарников и других подобных объектов. Для топографической съемки в масштабе 1:500 средние погрешности контуров и объектов не должны превышать 0,7 миллиметра, каким бы не был сложным характер местности и рельеф. Эти требования определяются особенностями области применения, в которую входят:

  • планы инженерных коммуникаций;

  • составление очень подробных планов сооружений промышленного и хозяйственного назначения;

  • благоустройство прилегающей к зданиям территории;

  • разбивка садов и парков;

  • озеленение небольших участков.

На таких планах изображается не только рельеф и растительность, но и водные объекты, геологические скважины, ориентирные точки и другие подобные строения. Одной из основных особенностей этой крупномасштабной топографической съемки является нанесение коммуникаций, которые обязательно согласовываются с эксплуатирующими их службами.

1:500

Водные объекты:

К — Колодец

скв. — Скважина

арт.скв. — артезианская скважина

вдкч. — Водокачка

бас. — Бассейн

вдхр. — Водохранилище

глин. — Глина

Условные обозначения могут отличаться на планах различных масштабов, поэтому для чтения топоплана необходимо пользоваться условными знаками для соответствующего масштаба.

Дороги:

А — Асфальт

Щ — Щебень

Ц — Цемент, бетонные плиты

Д — Деревянное покрытие. Практически не встречается.

дор. зн. — Дорожный знак

дор. указ. — Дорожный указатель

Здания, постройки и их части

Таблица 4

N

НАЗВАНИЯ УСЛОВНЫХ ЗНАКОВ

ИЗОБРАЖЕНИЕ НА ПЛАНЕ

12

Постройки жилые (кирпичные, каменные, шлакобетонные, бетонные и др.) [16, 17]

Условные обозначения на плане местности: основные объекты

13

Постройки нежилые [16, 17] (кирпичные, каменные, бетонные и др.)

14

Постройки жилые (деревянные, саманные глинобитные) [16, 17] и др.

15

Постройки нежилые [16, 17] (деревянные, саманные и др.)

Условные обозначения на плане местности: основные объекты

16

Постройки смешанные жилые [16, 17]

Условные обозначения на плане местности: основные объекты

17

Постройки смешанные нежилые [16, 17]

Условные обозначения на плане местности: основные объекты

     Таблица 5

     Таблица 6

     Таблица 7

      Таблица 8

Как правильно читать условные знаки на топографической съемке

Рассмотрим как правильно понять то, что мы видим на топографической съемке на конкретном примере и чем нам помогут условные обозначения на топосъемке.

Ниже приведена топографическая съемка масштаба 1:500 частного дома с земельным участком и прилегающей территорией.

В левом верхнем углу мы видим стрелку с помощью которой понятно как сориентирована топосъемка по направлению на север. На топографической съемке это направление может не указываться, так как по умолчанию план должен быть ориентирован верхней частью на север.

Характер рельефа на территории съемки: участок ровный с небольшим понижением в южную сторону. Разница отметок высот с севера на юг составляет примерно 1 метр. Высота самой южной точки 155.71 метра, а самой северной 156.88 метра. Для отображения рельефа использованы отметки высот, покрывающие всю площадь топосъемки и две горизонтали.

На топосъемке видны четыре одинаковых креста, расположенных через одинаковые расстояния в форме квадрата. Это координатная сетка. Они служат для графического определения координат любой точки на топосъемке.

Далее последовательно опишем то, что мы видим с севера на юг. В верхней части топоплана две параллельные пунктирные линии с надписью между ними «ул. Валентиновская» и две буквы «А». Это означает что мы видим улицу с названием Валентиновская, проезжая часть которой покрыта асфальтом, без бордюра (так как это пунктирные линии. С бордюром чертятся сплошные, с указанием высоты бордюра или даются две отметки: верх и низ бордюрного камня).

Опишем пространство между дорогой и забором участка:

      1. По нему проходит горизонталь. Рельеф понижается в сторону участка.
      2. В центре этой части топосъемки стоит бетонный столб линии электропередач, от которого отходят кабели с проводами в направлениях, указанных стрелками. Напряжение кабелей 0.4кв. Также на столбе висит фонарь уличного освещения.
      3. Налево от столба мы видим четыре дерева широколиственных пород (это может быть дуб, клен, липа, ясень и др.)
      4. Ниже столба, параллельно дороге с ответвлением в сторону дома проложен подземный газопровод (желтая пунктирная линия с буквой Г). Давление, материал и диаметр трубы на топосъемке не указан. Данные характеристики уточняются после согласования с газовым хозяйством.
      5. Встречающиеся на этом участке топосъемки два коротких параллельных отрезка являются условным знаком травяной растительности (разнотравье)

Переходим к самому участку.

Фасад участка огражден металлическим забором высотой более 1 метра с воротами и калиткой. Фасад левого (или правого, если смотреть со стороны улицы на участок) точно такой же. Фасад правого участка огражден деревянным забором на каменном, бетонном или кирпичном фундаменте.

Растительность на участке: газонная трава с отдельно стоящими соснами (4шт.) и фруктовыми деревьями (тоже 4 шт.).

На участке расположен бетонный столб с кабелем электропередач от столба на улице к дому на участке. От трассы газопровода отходит подземное ответвление газа к дому. Подземный водопровод подведен к дому со стороны соседнего участка. Ограждение западной и южной части участка выполнено из сетки-рабицы, восточной — из металлического забора высотой более 1 метра. В юго-западной части участка видна часть ограждений соседних участков из сетки-рабицы и сплошного деревянного забора.

Строения на участке: В верхней (северной) части участка расположен жилой одноэтажный деревянный дом. 8 это номер дома по улице Валентиновская. Отметка уровня пола в доме 156.55 метра. В восточной части к дому пристроена терраса с деревянным закрытым крыльцом.

Растительность на соседних участках: на участке, расположенном восточнее — древесная растительность, западнее — травяная.

На участке расположенном южнее виден жилой одноэтажный деревянный дом.

Вот таким образом условные обозначения на топосъемке помогают получить достаточно большой объем информации о территории на которой проводилась топографическая съемка.

И напоследок вот как выглядит эта топосъемка, нанесенная на аэрофотоснимок:условные обозначения на топосъемке

Кресты на топосъемке

Людям, не имеющим специального образования в области геодезии или картографии могут быть непонятны изображенные на картах и топографических планах кресты. Что это за условный знак?

Это так называемая координатная сетка, места пересечения целых или точных значений координат. Координаты, используемые на картах и топопланах, могут быть географические и прямоугольные. Географические координаты — это широта и долгота, прямоугольные — это расстояния от условного начала координат в метрах.

Например государственный кадастровый учет ведется в прямоугольных координатах и для каждой области используется своя система прямоугольных координат, отличающаяся условным началом в разных областях России (для Московской области принята система координат МСК-50).

Топографическая съемка или топосъемка выполняется в прямоугольной системе координат и кресты, которые мы видим на таком топоплане, являются местами пересечения круглых значений координат. Если имеются две топосъемки соседних участков в одной системе координат, их можно совместить по этим крестам и получить топографическую съемку сразу на два участка, по которой можно получить более полную информацию о прилегающей территории.

Линии коммуникаций:

3пр. — Три провода на столбе ЛЭП

1каб. — Один кабель на столбе

б/пр — без проводов

тр. — Трансформатор

Г — Газ

К — Канализация

Кл. — Канализация ливневая

Т — Теплотрасса

Н — Нефтепровод

каб. — Кабель

V — Линии связи. Цифрами количество кабелей, например 4V — четыре кабеля

н.д. — Низкого давления

с.д. — Среднего давления

в.д. — Высокого давления

ст. — Сталь

чуг. — Чугун

бет. — Бетон

Масштаб топографической съемки

Масштабом называется отношение линейных размеров. Это слово пришло к нам из немецкого языка, и переводится как «мерная палка».

Металлический забор — обозначение на карте

Размер, мм. Условные графические обозначения границ территорий выполняют в соответствии с таблицей 1.

Табл и ца 1. Таблица 2. Обозначение и изображение. Примечание — Вместо многоточия проставляют наименование материала укрепления.

Настоящий стандарт устанавливает основные условные графические обозначения и изображения, применяемые на чертежах генеральных планов предприятий, сооружений в т. ГОСТ 2.

При этом количество опор, ворот и дверей должно соответствовать фактическим данным. Главные станционные пути обозначают римскими цифрами, прочие станционные и внутриплощадочные пути — арабскими цифрами. Размер шрифта для обозначения путей, парков и стрелочных переводов должен быть на один-два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже, но не более 5 мм.

Техническую категорию указывают при необходимости римской цифрой в кружке диаметром 10 мм. Таблица 3. Размер, мм. Для существующих железнодорожных путей и автомобильных дорог затушевку указателя килом е тров не выполняют.

Обозначение болота на плане местности

Топи, заводи, вязкие места тоже входят в эту категорию. В некоторых планах местности знаки, обозначающие объекты болотистой природы характерны неточными миниатюрами (рисунок 7).

Болота разделяются по уровню проходимости, что отражается в способе их нанесения.

Обозначение болота на плане местности будет выглядеть одним из следующих образов:

  1. Проходимое болото в период теплой поры года. Основная растительность состоит из тростника и мха. Глубина – менее полуметра. Изображается как полотно параллельных отрезков синего цвета с широким пробелом.
  2. Труднопроходимое болото. Глубина в пределах от полметра, до метра. Внешний вид – полотно параллельных полос со средним отступом.
  3. Непроходимые болота. Глубина от метра и до пяти. Изображаются как сплошные параллельные полосы, с проборами из островков растительности/почвы/корней.
Болото на плане местности
Рисунок 7. Условные обозначения болот

Обозначение дороги на плане местности

Магистрали, шоссе, тропинки, мощеные дороги и все что с ними связано. Изображается в достоверном масштабе. Отмечает развилки, переправы (рисунок 4).

Обозначение дороги на плане местности:

  1. Дороги малой значимости наносятся пунктирной прямой, или тускло-серой краской.
  2. Пути средней значимости наносятся сплошной.
  3. Дороги высокой важности (трассы, автомагистрали) наносятся жирной сплошной с двумя параллельными границами черного цвета.
Дорога на плане местности
Рисунок 4. Условные знаки для обозначения дорог

Важность – величина относительная, и на малых масштабах толстой можно отметить маршрутные дороги, в то время как ответвления от них – малой сплошной. Расположение дорог должно соответствовать их реальному положению, длине и форме в соответствующем масштабе.

Обозначение железной дороги на плане местности

Крупные магистрали, средние и мелкие. Также развилки, станции и направление движения. Опционально указание интервалов времени передвижения поезда (рисунок 9).

Железная дорога на плане местности
Рисунок 9. Условные знаки для обозначения железных дорог

Обозначение железной дороги на плане местности:

  1. Толстая полоса с пересекающими её перпендикулярными линиями для локальных чертежей малых масштабов.
  2. Тонкая полоса с двумя краями с пересекающими её перпендикулярно отрезками для средних масштабов.
  3. Количество полосок указывает количество колей и направлений движения. К примеру, сплошная черная линия с двумя перпендикулярными ей полосами – это двухколейный путь.

Обозначение колодца на плане местности

Колодцы бывают по типу глубинные, природные, технические и засоренные. Содержание плана местности, знаков обозначения объектов и их трактовки включает источники питьевой воды. Каждый из них снабжается пометкой о функциональности, глубине залегания жидкости (рисунок 6).

Колодец на плане местности
Рисунок 6. Условные знаки для обозначения колодцев и других водных объектов

Обозначение колодца на плане местности:

  1. На крупномасштабных картах – круг с точкой посредине и буквой «К» рядом. Точка определяет точное расположение.
  2. На более мелких – миниатюра, похожая на реальный колодец.
  3. Если колодец снабжен ветряным двигателем, от круга восходит палочка, на конце которой распложён звездообразный символ.
  4. Обстроенные бетоном, и снабженные двигателем для подъёма отмечаются как круг внутри квадрата.

Обозначение муравейника на плане местности

Муравейник – хороший природный ориентир. Его обозначение на плане местности, условные знаки и отметки не характерны для крупных карт. Северная часть муравейника всегда будет утеплена, в то время как более солнечная южная – легкой и наполненной ходами. Примыкающий к любому природному ограждению муравейник, всегда будет указывать на юг.

Обозначение муравейника на плане местности:

  1. На более масштабных картах отмечается крестиком или коричневым овалом с масштабной точкой. Как, например, при спорт-ориентировке. В легенде помечается номером и текстовым названием.
  2. На мелких чертежах допускается изображение коричневого круга или подписание определенной точки.
  3. В схематических чертежах локальных участков можно указать как миниатюру.

Обозначение парка на плане местности

Сюда входят все типы общественных парков, скверов, насаждений. Это комплексный знак, и обычно отмечает совокупность определенных деталей ландшафта (рисунок 3).

Парк на плане местности
Рисунок 3. Обозначение парка на плане

Обозначение парка на плане местности может осуществляется одним из следующих способов:

  1. Монолитная заливка определенного цвета (чаще всего светло-зеленого) с очерченными границами. В центральной части фигуры будет нанесено название парка. Применимо на любых масштабах.
  2. Миниатюра парка, которая отражает его внутреннюю структуру – дорожки, расположение насаждений, выходы. Используется на крупномасштабных, приблизительных, картах.

Обозначение плотины на плане местности

Подводные и надводные. Проезжие, непроезжие, а также материал по первым буквам: Каменные, БЕТонные, ЖелезоБетонные, Деревянные, ЗЕМляные. Помечается также длина и ширина в метрах. Отметка верхнего уровня воды в числители дроби, нижнего – в знаменателе.

Обозначение плотины на плане местности:

  1. Две параллельные прямые. Где одна сплошная с зазубринами показывает расположение основной опорно-грунтовой части, а пунктирная – водной.
  2. С загнутыми концами, которые выходят на берег – проезжие.
  3. Без концов и на водной площади – подводные, с указаниями верхнего и нижнего уровня воды.

Обозначение стадиона на плане местности

Любительский, профессиональный спортивный объект, ипподром и каменный форум. Все это подпадает под определение стадиона (рисунок 5).

Стадион на плане местности
Рисунок 5. Стадионы обычно отмечают только на специфических планах

Обозначение стадиона на плане местности:

  1. Если это спортивная футбольная арена, то внешний круг рисуется как здание, а внутренняя часть насаждения – зеленым.
  2. Любительское футбольное поле или поле для тренировок закрашивается сплошным зеленым, с опциональной обрисовкой контуров разметки на поле.
  3. На карте среднего масштаба допускается изображение стадиона в качестве миниатюры с сохранением пропорций.
  4. К любому знаку добавляется название.

Обозначения деревьев на плане местности

Лиственные и хвойные леса наносятся с указанием их средней высоты в пролеске. Вырубленные не показываются или область помечают точками. Подходы в лес изображают как линию с треугольниками, ведущую внутрь леса (рисунок 10).

Деревья на плане местности
Рисунок 10. С помощью таких знаков можно отметить деревья на плане

Условные обозначения деревьев на плане местности:

  1. Сплошная цветовая заливка с небольшим количеством деревьев определенного типа – редкий, негустой лес.
  2. Сплошная заливка с частыми моделями – густой лес.
  3. Гряда индивидуально расставленных моделей применяется только при малых соотношениях величин.

При рисовании модели используется следующее правило. Хвойные деревья указываются как ровная линия с отступающими от нее под углом в 30 градусов полосками в направлении земли. Лиственные же делаются как несколько овалов с опциональным изображением мелких веток.

Правильно ориентироваться на местности с помощью плана и компаса поможет видео.

Площадные условные знаки:

стр. пл. — Строительная площадка

ог. — Огород

пуст. — Пустырь

Правила нанесения на карту условных знаков

Карта должна быть объективной и это требование включает следующие положения:

  • правильно выбранные стандартные условные знаки, если это специальная карта, то обозначения должны быть также общеизвестны в определённой области;
  • правильное изображение штриховых элементов;
  • одна карта должны быть составлена в одном стиле изображения;
  • микрообъекты также должны быть обозначены в точности, если на местности присутствует определённое количество таких объектов одинакового размера, они на карте должны быть обозначены все одинаковым знаком;
  • цветовые показатели элементов форм рельефа должны быть выдержаны правильно — высоты и низины часто изображены красками, рядом с картой должна быть шкала, которая показывает, какой высоте на местности отвечает тот или иной цвет.

Условные знаки топографических карт и планов наносятся в соответствии с едиными правилами.

Так:

  1. Размеры объектов отображаются в миллиметрах. Эти подписи принято располагать слева от условных знаков. В отношении одного объекта даётся два числовых показателя, обозначающих высоту и ширину. В случае совпадения этих параметров допускается одна подпись. Для круглых объектов обозначается их диаметр, для знаков в форме звезды – диаметр описанной окружности. Для равностороннего треугольника даётся параметр его высоты.
  2. Толщина линий должна соответствовать масштабам карты. Основные объекты планов и подробных карт (заводы, мельницы, мосты, шлюзы) наносятся линиями 0,2–0,25 мм, эти же обозначения на мелкомасштабных картах от 1:50 000 – линиями 0,2 мм. Линии, обозначающие второстепенные знаки имеют толщину 0,08–0,1 мм. На планах и крупномасштабных картах допускается увеличение знаков на одну треть.
  3. Условное обозначение топографических карт должно быть чёткое и читабельное, промежутки между надписями должны быть как минимум 0,2–0,3 мм. Стратегически важные объекты могут быть несколько увеличены в размере.

Отдельные требования выдвигаются и к цветовой гамме.

Так, фоновая окраска должна обеспечивать хорошую читаемость, а условные знаки обозначаются следующими красками:

  • зелёной – обозначения ледников, вечных снегов, болот, солончаков, пересечений координатных линий и гидрографии;
  • коричневой – формы рельефа;
  • голубой – водные объекты;
  • розовой – межлинейные просветы шоссе;
  • красной или коричневой – некоторые знаки растительности;
  • чёрной – штриховка и все знаки.
  1. Объекты, обозначенные внемасштабными условными знаками на топографических картах и планах, должны соответствовать положению на местности. Для этого их нужно размещать по определённым правилам.

Положению на местности соответствуют:

  • центр знака объектов правильной формы (круглых, квадратных, треугольных) на плане;
  • середина основания условного обозначения – для перспективных отображений объектов (маяков, скал);
  • вершины угла обозначения – для значков с элементом прямых углов (дерево, столб);
  • середина нижней линии знака – для обозначений в виде сочетания фигур (вышки, часовни, башни).

Знания о правильном размещении и нанесении знаков помогут правильно составить топографическую карту или план местности, сделав их понятными для других пользователей.

Применение крестов на топосъемке

Размер крестов на топосъемке должен составлять 1см X 1см. Если кресты не соответствуют этим размерам, то скорее всего и расстояние между ними не соблюдено и масштаб топосъемки искажен. Как уже было написано, по крестам, в случае выполнения топосъемки в одной системе координат, можно совместить топографические съемки соседних территорий.

Используют кресты на топосъемке проектировщики для привязки строящихся объектов. Например для выноса осей строений указывают точные расстояния по осям координат до ближайшего креста, что позволяет вычислить будущее точное расположение проектируемого объекта на местности.

Ниже приведен фрагмент топосъемки с указанными значениями прямоугольных координат на крестах.

Расстояние между крестами на топосъемке

Кресты на топосъемке в соответствии с нормами и правилами всегда расположены на расстоянии 10 см друг от друга и образуют правильные квадраты. Измерив это расстояние на бумажном варианте топосъемки можно определить соблюден ли масштаб топосъемки при распечатывании или ксерокопировании исходного материала.

Если расстояние между крестами отличается в разы от 10 см., то скорее всего такую топосъемку распечатали для каких то задач, не требующих соблюдения исходного масштаба. Например: если расстояние между крестами на топосъемке 1:500 масштаба — 5см, значит ее распечатали в масштабе 1:

Зная масштаб топосъемки, можно определить какое расстояние в метрах на местности соответствует расстоянию между соседними крестами на топосъемке. Так для наиболее часто используемого масштаба топосъемки 1:500 расстояние между крестами соответствует 50 метрам, для масштаба 1:

Вычислить масштаб топосъемки по крестам (координатной сетке) можно в том случае, если указаны прямоугольные координаты соседних крестов. Для вычисления необходимо разницу координат по одной из осей соседних крестов умножить на 10. На примере топографической съемки, приведенной ниже мы в таком случае получим:

(2246600 — 2246550)*10= 500 —> Масштаб данной съемки 1:500 или в одном сантиметре 5 метров. Также вычислить масштаб, если он не указан на топосъемке, можно по известному расстоянию на местности. Например по известной длине ограждения или длине одной из сторон дома.

Для этого известную длину на местности в метрах делим на измеренное расстояние этой длины на топосъемке в сантиметрах и умножаем на 100. Пример: длина стены дома — 9 метров, это расстояние, измеренное линейкой на топосъемке — 1.8 см. (9/1.8)*100=500.

Строения:

Н — Нежилое строение.

Ж — Жилое.

КН — Каменное нежилое

КЖ — Каменное жилое

СТР. — Строящееся

ФУНД. — Фундамент

СМН — Смешанное нежилое

СМЖ — Смешанное жилое

М. — Металлическое

разв. — Разрушенное (или развалившееся)

гар. — Гараж

Т. — Туалет

Топосъемка своими руками

Возможно ли выполнить топографическую съемку собственного участка своими руками, не привлекая специалиста в области геодезии? Насколько сложно выполнить топосъемку собственными силами.

В случае, если топосъемка необходима для получения каких либо официальных документов, например разрешение на строительство, предоставление в собственность или аренду земельного участка или получение технических условий на подключение к газу, электричеству или другим коммуникациям, вы не сможете предоставить топосъемку, сделанную своими руками.

В этом случае топографическая съемка является официальным документом, основой для дальнейшего проектирования и выполнять ее имеют право выполнять только специалисты, имеющие лицензию на проведение геодезических и картографических работ или состоящие в соответствующей данным видам работ саморегулируемой организации (СРО).

Выполнить топосъемку своими руками не имея специального образования и опыта работы практически невозможно. Топографическая съемка это довольно сложный в техническом плане продукт, требующий знаний в области геодезии, картографии и наличия специального дорогостоящего оборудования.

Возможные ошибки в полученном топоплане могут привести к серьезным проблемам. Например, неверное определение местоположения будущего строения из-за некачественной топосъемки, может привести к нарушению противопожарных и строительных норм и как следствие к возможному судебному решению о сносе строения.

В каких случаях и как можно выполнить топосъемку своими руками?

Результат топографической съемки это подробный план местности, на котором отображены рельеф и подробная ситуация. Для нанесения на план объектов и рельефа местности используется специальное геодезическое оборудование.Приборы и инструменты, которые могут применяться для выполнения топосъемки:

Теодолит — самый дешевый вариант оборудования. Самый дешевый теодолит стоит около 25 000 рублей. Самый дорогой из этих приборов — лазерный сканер. Его цена измеряется в миллионах рублей. Исходя из этого и цен на топографическую съемку не имеет смысла приобретать собственное оборудование для выполнения топосъемки своими руками.

Остается вариант аренды оборудования. Стоимость аренды электронного тахеометра начинается с 1000 руб. в день. Если у вас есть опыт выполнения топосъемки и работы с этим оборудованием, то есть смысл взять в аренду электронный тахеометр и выполнить топосъемку своими руками.

В противном случае, не имея опыта, вы затратите довольно значительное время на изучение сложного оборудования и технологию работ, что приведет к значительным затратам на аренду, превышающим стоимость выполнения этого вида работ организацией, имеющей специальную лицензию.

Для проектирования подземных коммуникаций на участке важное значение имеет характер рельефа. Неправильное определение уклона может привести к нежелательным последствиям при прокладке канализации. Исходя из всего вышесказанного единственный возможный вариант топосъемки своими руками это составление простого плана на участок с уже существующими строениями для несложного благоустройства территории.

В этом случае, если участок стоит на кадастровом учете, может помочь кадастровый паспорт с формой В6. Там указаны точные размеры, координаты и углы поворота границ участка. Самое сложное при измерениях без специального оборудования это определение углов.

Имеющуюся информацию о границах участка можно использовать как основу для построения простого плана своего участка. Инструментом для дальнейших измерений может служить рулетка. Желательно чтобы ее длины было достаточно для измерений диагоналей участка, иначе, при измерении длин линий в несколько приемов, будут накапливаться ошибки.

Измерения рулеткой для составления плана участка можно проводить, если уже имеются установленные границы вашего участка и они закреплены межевыми знаками или совпадают с ограждением участка. В этом случае для нанесения на план каких либо объектов выполняют несколько измерений длин линий от межевых знаков или углов участка.

План составляют в электронном виде или на бумаге. Для бумажного варианта лучше использовать миллиметровую бумагу. На план наносят границы участка и используют их как основу для дальнейших построений. Измеренные рулеткой расстояния откладывают от нанесенных углов участка и в местах пересечения радиусов окружностей, соответствующих измеренным расстояниям, получают местоположение необходимого объекта.

Полученный таким образом план можно использовать для несложных вычислений. Например вычисление площади, занимаемой огородом, предварительный расчет количества необходимых стройматериалов для дополнительных декоративных ограждений или прокладки садовых дорожек.

С учетом всего вышесказанного можно сделать вывод:

Если топосъемка требуется для получения каких либо официальных документов (разрешение на строительство, кадастровый учет, градостроительный план, схема планировочной организации) или проектирования жилого строения, ее выполнение надо доверить организации, имеющей соответствующую лицензию или состоящей в саморегулируемой организации (СРО).

В этом случае выполненная своими руками топосъемка не имеет юридической силы и возможные ошибки при ее проведении непрофессионалом могут привести к катастрофическим последствиям. Единственно возможный вариант топосъемки своими руками это составление простого плана для решения несложных задач на личном участке.

Условное обозначение дома на плане местности

Склад, торговый центр, администрация, многоэтажка, частный дом и даже сарай – все здания изображаются как отделенный от остального фона цветом и контурами участок. Палитра – от легкого оранжевого, до серого, в зависимости от назначения здания. Новостройки, к примеру, закрашиваются светло-рыжим (рисунок 8).

Дом на плане местности
Рисунок 8. Знаки для обозначения домов и других построек на плане

Условное обозначение дома на плане местности:

  1. Символьное. Миниатюра похожая на здание или дом, с предметной точкой.
  2. В советских чертежах для жилого дома использовался светло-красный прямоугольник.
  3. Сейчас изображается как серый или желтый прямоугольник с названием примечательного объекта и его адресом.

Условные обозначения на плане местности

Первая проблема, с которой сталкивался каждый, кто хоть раз рисовал географическую модель – каким образом отметить сложные логические элементы (к примеру, дерево)? Индивидуально рисовать каждую деталь достаточно долго, и можно применить спецсимвол или оговоренный заранее образ. По такому принципу и работают условные обозначения на плане местности (рисунок 1).

Создается список заранее оговоренных изображений, которые используются для пометки определенных типов ландшафта и его деталей. Это облегчает работу с картой, и дает более полное представление о происходящем. Такой подход используется во всех картах, и все символы выглядят примерно одинаково.

Как преобразовать знакомый объект в символьное изображение?  Воспользуйтесь стандартной таблицей символов для разметки локации. В случае, если же вы не находите нужный, то создайте символ самостоятельно. Нарисуйте контуры, которые бы максимально отображали суть объекта, после чего подпишите его в легенде и разместите на подходящем месте. Размещение играет роль, и его следует делать по правилам.

Символ должен располагаться на масштабируемой дистанции от трех ближайших знакомых точек. К примеру, вы точно знаете расстояние от сосны, гнилого дубового пня и старой хижины к озеру, где водятся раки. Укажите координаты каждого из ориентиров, и затем проведите от них прямую к локации водоема.

Затем, на полученном пересечении и расположите пиктограмму озера. Аналогичное действие можно проделать с горами, холмами и реками, подставив их на место любой из переменных. Условные обозначения на плане местности не требуют строжайшей достоверности.

План местности
Рисунок 1. Так выглядят планы местности

Такой подход обеспечивает приблизительную первичную ориентировку, но на точность не претендует. Нередко на уроках географии преподаватели младшей школы задают своим ученикам нанесение условных обозначениях плана местности, 3 класс приходится на период изучения базовых знаний о разметке, и развивает пространственное мышление.

Условные обозначения на топосъемке

Основные четыре типа, на которые подразделяют условные знаки:

    1. Пояснительные подписи.
    2. Линейные условные знаки.
    3. Площадные (контурные).
    4. Внемасштабные.

Пояснительные подписи используются для указания дополнительной характеристики изображенных объектов: у реки подписывают скорость течения и его направление, у моста – ширину, длину и его грузоподъемность, у дорог – характер покрытия и ширину самой проезжей части и т.д.

Линейные условные знаки (обозначения) служат для отображения линейных объектов: ЛЭП, дороги, продуктопроводы (нефть, газ), линий связи и т.д. Ширина изображенная на топоплане линейных объектов — внемасштабная.

Контурными или площадными условными знаками изображают те объекты, которые можно отобразить в соответствии с масштабом карты и занимающие определенную площадь. Контура чертят тонкой сплошной линией, прерывистой или изображают в виде точечного пунктира.

Для отображения объектов, которые невозможно выразить в масштабе карты применяют внемасштабные условные знаки, при этом местоположение такого внемасштабного объекта определяется по его характерной точке. Например: центр геодезического пункта, основание километрового столба, центры радио, телевышек, труб фабрик и заводов.

Часто встречающиеся условные знаки на топосъемке:

государственная геодезическая сеть
граница

дом
откос

ЛЭП
коммуникации
площадные объекты
железнодорожные пути
дороги
колодцы и скважины
мосты
рельеф
отметка высоты
лес
дерево
куст
луг
болото
забор

Чертеж забора. обозначение забора на чертеже.

Заказать или скачать чертеж

Начертить самостоятельно

Забор — это сооружение, служащее для ограждения (защиты) и обрамления (обозначения границы) той или иной территории.

Чертеж забора выполняется на основании ГОСТ 2.109-73 — единая система конструкторской документации (ЕСКД).

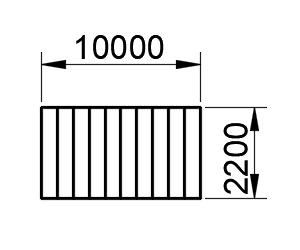

обозначение забора на чертеже

Вы можете бесплатно скачать этот простой чертеж для использования в любых целях. Например для размещения на шильдике или наклейке.

Как начертить чертеж:

Начертить чертеж можно как на листе бумаги, так и с использованием специализированных программ. Для выполнения простых эскизных чертежей особых инженерных знаний не требуется.

Эскизный чертеж — это чертеж выполненный «от руки», с соблюдением примерных пропорций изображаемого предмета и содержащий достаточные данные для изготовления изделия.

Конструкторский чертеж со всеми технологическими данными для изготовления может выполнить только квалифицированный инженер.

Для обозначения на чертеже необходимо выполнить следующие операции:

1. Начертить изображение;
2. Проставить размеры (см пример);
3. Указать технические требования к изготовлению (подробнее о технических требованиях читайте ниже в статье).

Чертить удобнее всего на компьютере. В последующем чертеж можно распечатать на бумаге на принтере или плоттере. Есть множество специализированных программ для черчения на компьютере. Как платных, так и бесплатных.

Пример черчения:

На этом изображении нарисовано как просто и быстро выполняется чертеж с помощью компьютерных программ.

чертеж в AutoCAD

Список программ для черчения на компьютере:

1. КОМПАС-3D;
2. AutoCAD;
3. NanoCAD;
4. FreeCAD;
5. QCAD.

Изучив принципы черчения в одной из программ не сложно перейти на работу в другой программе. Методы черчения в любой программе принципиально не отличаются друг от друга. Можно сказать что они идентичны и отличаются друг от друга только удобством и наличием дополнительных функций.

Технические требования:

Для чертежа необходимо проставить размеры, достаточные для изготовления, предельные отклонения и шероховатость.

В технических требованиях к чертежу следует указать:

1) Способ изготовления и контроля, если они являются единственными, гарантирующими требуемое качество изделия;
2) Указать определенный технологический прием, гарантирующий обеспечение отдельных технических требований к изделию.

Немного теории:

Чертёж — это проекционное изображение изделия или его элемента, один из видов конструкторских документов содержащий данные для производства и эксплуатации изделия.

Чертеж это не рисунок. Чертеж выполняется по размерам и в масштабе реального изделия (конструкции) или части изделия. Поэтому для выполнения чертежных работ необходима работа инженера, обладающего достаточным опытом в производстве чертежных работ (впрочем для красивого отображения изделия для буклетов вполне возможно понадобится услуга художника, обладающего художественным взглядом на изделие или его часть).

Чертеж — это конструктивное изображение с необходимой и достаточной информацией о габаритах, методе изготовления и эксплуатации. Представленный на этой странице чертеж вы можете скачать бесплатно.

Рисунок — это художественное изображение на плоскости, созданное средствами графики (кисть, карандаш или специализированная программа).

Чертеж может быть как самостоятельным документом, так и частью изделия (конструкции) и технических требований, относящиеся к поверхностям, обрабатываемым совместно. Указания о совместной обработке помещают на всех чертежах, участвующих в совместной обработке изделий.

Подробнее о чертежах, технических требованиях к оформлению и указанию методов изготовления смотрите в ГОСТ 2.109-73. Перечень стандартов для разработки конструкторской документации смотрите здесь.

Информация для заказа чертежей:

В нашей проектной организации Вы можете заказать чертеж любого изделия (как детали, так и сборки), в составе которого будет чертеж забора, как элемент конструкторской документации изделия в целом. Наши инженеры-конструкторы разработают документацию в минимальные сроки в точном соответствии с Вашим техническим заданием.

Оцените статью
Дача-забор
Добавить комментарий
